Линия для откачки меда 120 «Дадан»

Описание

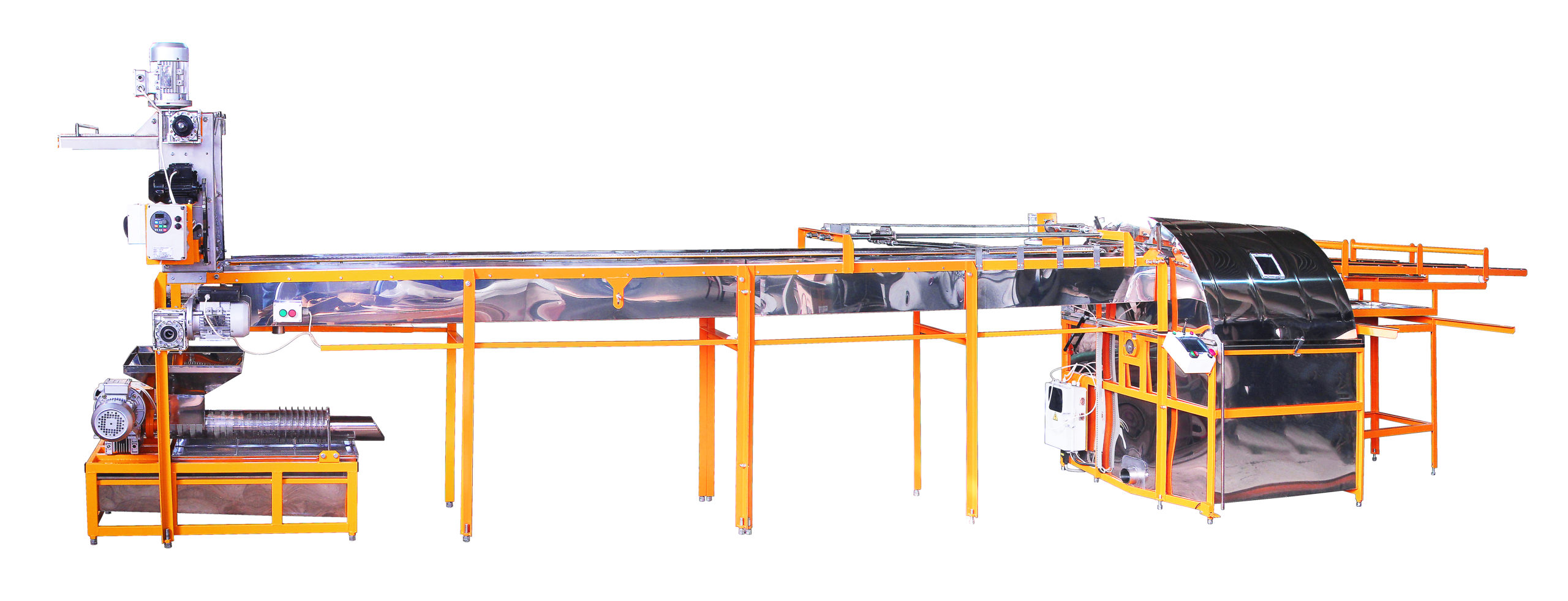

Линия для откачки меда 120 «Дадан»

Высокопроизводительная линия предназначена для работы в условиях стационарной пасеки со значительным количеством пчелосемей. При непрерывной работе производительность данной линии составляет около 950 килограммов меда в час. Линия изготовлена с высокой степенью надежности, все детали контактирующие с медом изготовлены из пищевой нержавеющей стали AISI 304. Работа с линией как правило осуществляется одним человеком. На данной линии за одну качку можно откачать:

1. Рамка «Магазинная» (435х145) — 120 шт.

2. Рамка «Рута» (435х230) — 120 шт. 3. Рамка «Дадан» (435х230) — 120 шт.

Принцип работы: Медовые рамки устанавливаются в накопитель станка для распечатки сотовых рамок. Проходя через станок с рамок производится срезка забруса с двух сторон. После чего распечатанные рамки помещаются в накопитель линии. Забрус срезаемый с сотов попадает в пресс для отжима забруса, где происходит его отделение от меда. Из накопителя линии распечатанные рамки подаются в горизонтальную медогонку четырьмя блоками по 30 рамок. Загруженной медогонке с помощью сенсорного пульта управления задают программу по откачке меда. После процесса откачки «сухие» рамки перемещают на накопитель пустых рамок линии, а мед с помощью насоса откачивают в отдельную емкость. Цикл завершен.

Комплектация линии по блокам

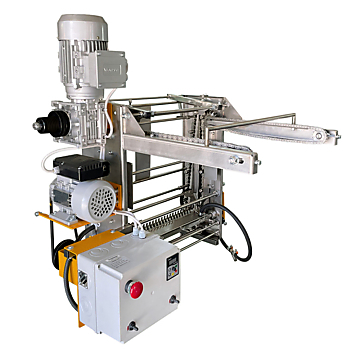

Станок для распечатки сотовых рамок автоматический «Дадан»

Краткие характеристики:

• Высота — 800 мм
• Ширина — 900 мм
• Длина — 750 мм
• Напряжение — 220 В
• Мощность привода — 0,55 кВт
• Вес — 65 кг

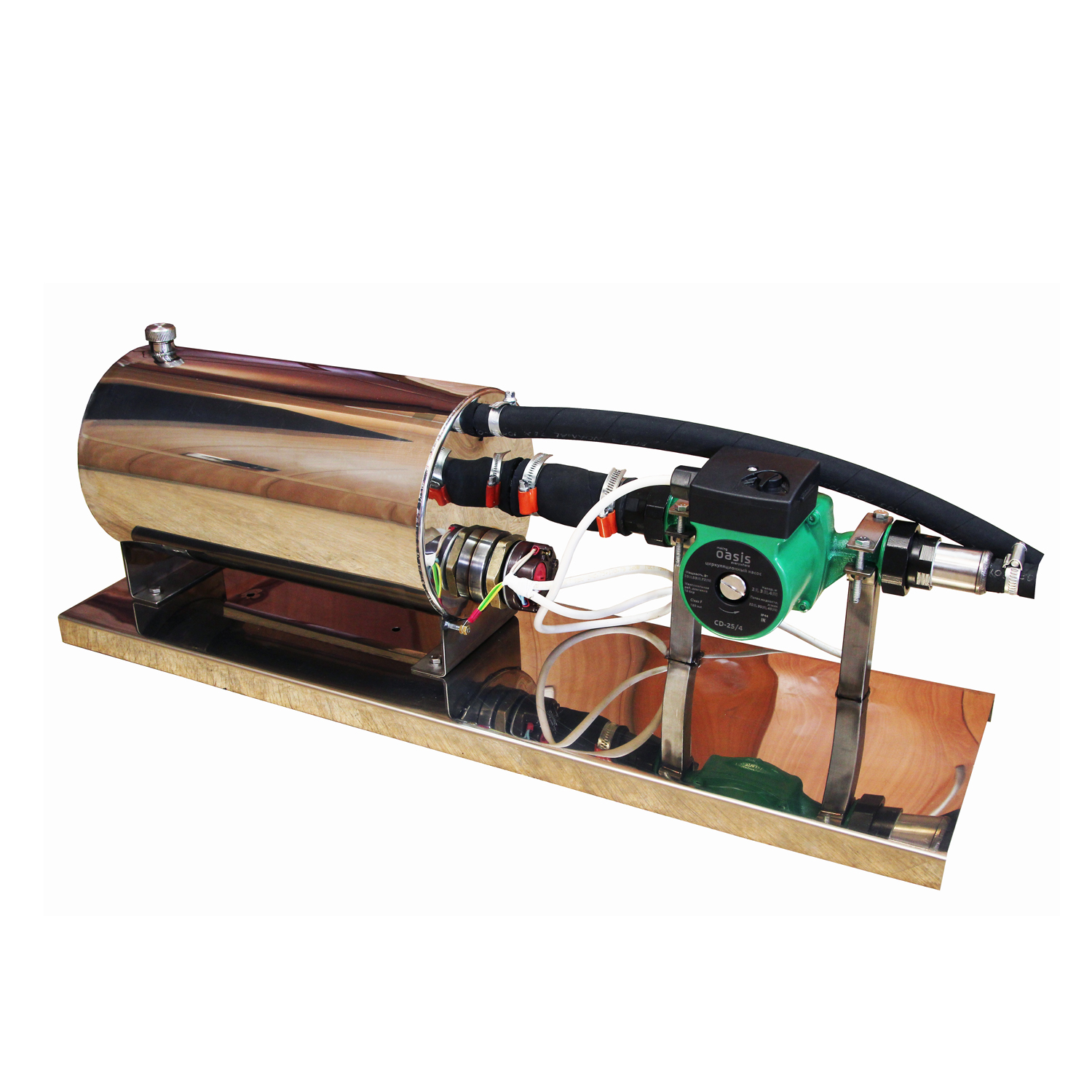

Водонагреватель

Краткие характеристики:

• Высота — 220 мм
• Ширина — 280 мм
• Длина — 800 мм
• Напряжение — 220 В
• Мощность нагревателя — 1,8 кВт
• Вес — 10 кг

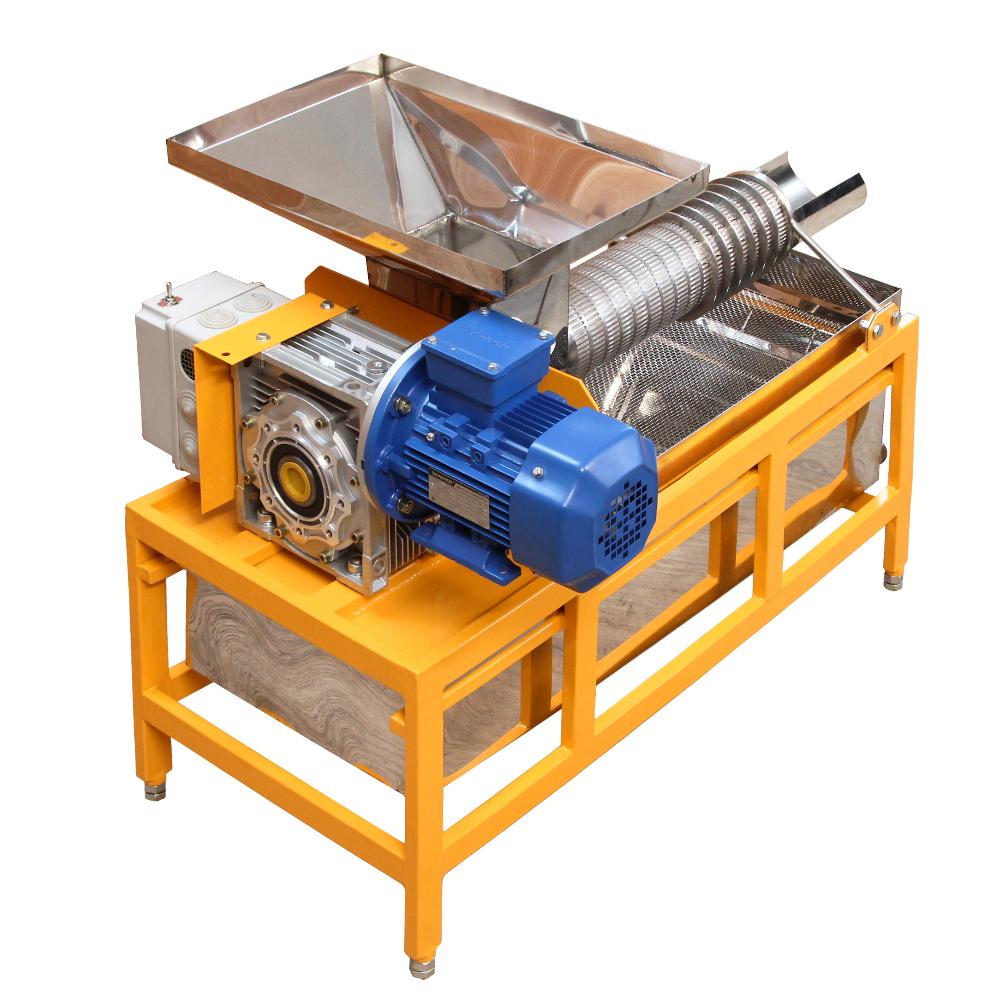

Пресс для отжима забруса 200 кг/ч

Краткие характеристики:

• Высота — 720 мм
• Ширина — 450 мм
• Длина — 1000 мм
• Напряжение — 220 В
• Мощность привода — 1,1 кВт
• Вес — 70 кг

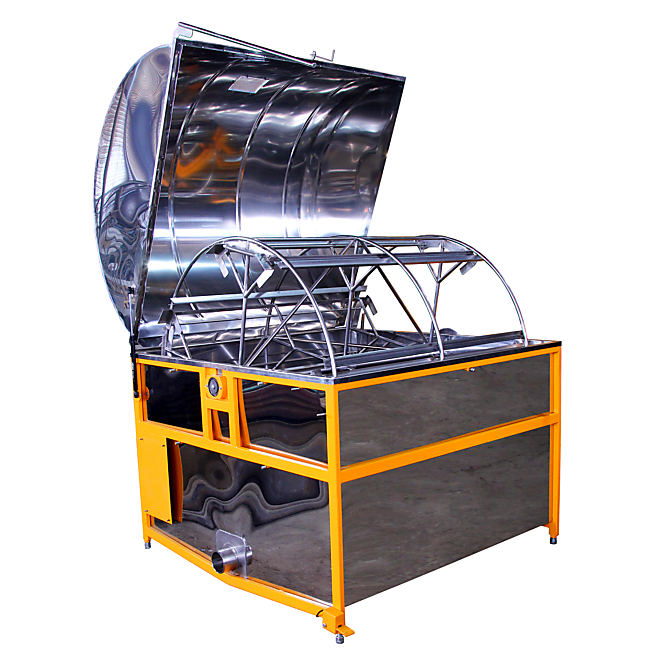

Медогонка с горизонтальным валом 120 рамочная

Краткие характеристики:

• Высота — 1430 мм
• Ширина — 1300 мм
• Длина — 1600 мм
• Напряжение — 220 В
• Мощность привода — 1,5 кВт
• Вес — 230 кг

Накопитель распечатанных сотовых рамок

Краткие характеристики:

• Высота — 1400 мм
• Ширина — 1100 мм
• Длина — 5200 мм
• Напряжение — 220 В
• Мощность привода — 0,37 кВt
• Вес — 130 кг

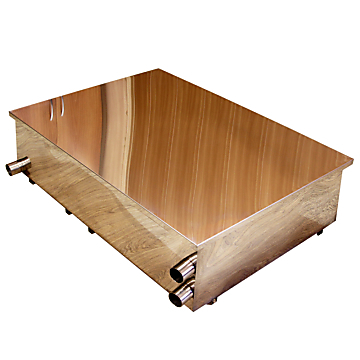

Фильтр

Краткие характеристики:

• Высота — 330 мм
• Ширина — 760 мм
• Длина — 1060 мм
• Вес — 16 кг

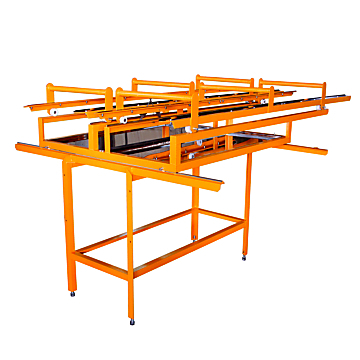

Накопитель пустых рамок

Краткие характеристики:

• Высота — 1330 мм
• Ширина — 1750 мм
• Длина — 2500 мм
• Вес — 92 кг

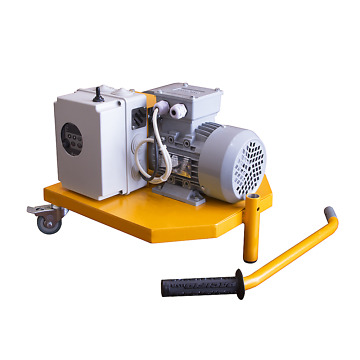

Шестеренчатый насос для перекачки меда 220 В

Краткие характеристики:

• Высота — 320 мм
• Ширина — 360 мм
• Длина — 370 мм
• Напряжение — 220 В
• Производительность — до 1 м³/ч
• Мощность привода — 0,55 кВт
• Вес — 22 кг

Соединительные вакуумные шланги

Габаритные размеры с закрытой крышкой медогонки

Длина — 9300, Ширина — 1600, Высота — 1500 мм

Габаритные размеры с открытой крышкой медогонки

Длина — 9300, Ширина — 1800, Высота — 2400 мм

Общий вес линии

750 кг.

Общая мощность линии

5,6 кВт.
